Connaissance des tuyaux industriels sans soudure en acier inoxydable

Tout d’abord, le concept des tuyaux en acier inoxydable
Il s'agit d'une longue bande d'acier creuse, largement utilisée comme pipeline pour transporter des fluides, tels que le pétrole, le gaz naturel, l'eau, le gaz de houille, la vapeur, etc. De plus, lorsque la résistance à la flexion et à la torsion est la même, le poids est léger, il est donc également largement utilisé dans la fabrication de pièces mécaniques et de structures d'ingénierie. Il est également couramment utilisé pour produire diverses armes conventionnelles, canons d’armes à feu, obus, etc.

Deuxièmement, l'application de tuyaux en acier inoxydable
Les tuyaux en acier inoxydable sont sûrs, fiables, hygiéniques, respectueux de l'environnement, économiques et applicables. Les tuyaux à paroi mince et le développement réussi de nouvelles méthodes de connexion fiables, simples et pratiques leur ont conféré davantage d'avantages que d'autres tuyaux ne peuvent pas remplacer. L'application en ingénierie deviendra de plus en plus importante, et l'utilisation deviendra de plus en plus populaire, et les perspectives sont prometteuses. Avec la mise en œuvre de la politique de réforme et d'ouverture de mon pays, l'économie nationale a connu une croissance rapide et un grand nombre de bâtiments résidentiels urbains, de bâtiments publics et d'installations touristiques ont été construits, ce qui a mis en avant de nouvelles exigences en matière d'approvisionnement en eau chaude. et l'approvisionnement en eau domestique. En particulier, les gens accordent de plus en plus d’attention aux problèmes de qualité de l’eau et les exigences ne cessent d’augmenter. Les tuyaux en acier galvanisé, un matériau de tuyau courant, disparaîtront progressivement de la scène historique en raison de leur corrosion facile sous l'influence des politiques nationales pertinentes. Les tuyaux en plastique, les tuyaux composites et les tuyaux en cuivre sont devenus des tuyaux courants pour les systèmes de canalisations. Mais dans de nombreux cas, les tuyaux en acier inoxydable sont plus avantageux, en particulier les tuyaux en acier inoxydable à paroi mince d'une épaisseur de seulement 0,6 à 1,2 mm, qui sont sûrs, fiables, hygiéniques, respectueux de l'environnement et économiques dans les systèmes d'eau potable de haute qualité. , des systèmes d'eau chaude et des systèmes d'approvisionnement en eau qui accordent la priorité à la sécurité et à l'hygiène. Il a été prouvé par des pratiques d'ingénierie nationales et étrangères qu'il s'agit d'un des nouveaux tuyaux économes en énergie et respectueux de l'environnement offrant des performances complètes dans les systèmes d'approvisionnement en eau. Il s'agit également d'une conduite d'approvisionnement en eau très compétitive, qui jouera un rôle incomparable dans l'amélioration de la qualité de l'eau et du niveau de vie des populations. Dans le système d'approvisionnement en eau des bâtiments, depuis que les tuyaux en acier galvanisé ont mis fin à leur glorieuse histoire de cent ans, divers nouveaux tuyaux en plastique et tuyaux composites se sont développés rapidement, mais divers tuyaux présentent encore, à des degrés divers, des défauts qui sont loin de s'adapter pleinement à les besoins du système d'approvisionnement en eau et les exigences du pays en matière d'eau potable et de qualité de l'eau associée. Par conséquent, les experts prédisent que la construction de canalisations d’alimentation en eau reviendra finalement à l’ère des canalisations métalliques. Selon l'expérience des applications étrangères, les tubes en acier inoxydable à paroi mince sont identifiés comme l'un des tubes aux performances les plus complètes parmi les tubes métalliques.

Troisièmement, le matériau du tuyau en acier inoxydable
Matériel:
201(1Cr17Mn6Ni5N)
202(1Cr18Mn8Ni5N)
301(1Cr17Ni7) 302(1Cr18Ni)
304(0Cr18Ni9), SS304, TP304 304L(00Cr19Ni10), SS304L, TP304L 321(1Cr18Ni9Ti), SS321, TP321 316(0Cr17Ni12Mo2), SS316, TP316 316L(0Cr17Ni14Mo2), SS316L, 6L 310S(0Cr25N20), SS310S, TP310S Acier inoxydable norme de mise en œuvre des canalisations
Tuyau en acier sans soudure en acier inoxydable GB2270-80
Tuyau en acier sans soudure en acier inoxydable GB/T14976-94 pour le transport de fluides Tuyau en acier sans soudure en acier inoxydable GB/T14975-94 pour la structure
Tuyau en acier sans soudure en acier inoxydable GB13296-91 pour chaudière et échangeur de chaleur (GJB2608-96) (YB676-73) Tuyau en acier sans soudure à paroi épaisse en acier de construction pour l'aviation (GJB2296-95) (YB678-71) Tuyau en acier sans soudure en acier inoxydable pour l'aviation
(YB/T679-97)(YB679-71) Tuyau en acier sans soudure à paroi mince à rivet creux 18A pour l'aviation (GJB2609-96)(YB680-71) Tuyau en acier sans soudure à paroi mince structurelle pour l'aviation (YB/T681-97)(YB681- 71) Tuyau en acier sans soudure à paroi mince 20A pour l'aviation GB3090-82 Tuyau en acier inoxydable de petit diamètre GB5310-95 Tuyau en acier sans soudure pour chaudière haute pression GB3087-82 Tuyau en acier sans soudure basse et moyenne pression GB3089-92 Acier inoxydable ultra-fin résistant aux acides -tuyau d'acier sans soudure à paroi GB9948-88 Tuyau d'acier sans soudure fissuré par le pétrole
ASTM A213 Tubes en acier sans soudure en acier allié ferritique et austénitique pour chaudières et échangeurs de chaleur ASTM A269 Tubes en acier sans soudure en acier inoxydable austénitique et tubes en acier soudés pour usage général ASTM A312 Tubes en acier sans soudure en acier inoxydable austénitique et tubes en acier soudés ASTM A450 Exigences générales pour l'acier au carbone, tubes en aciers ferritiques et alliés austénitiques ASTM A530 Exigences générales pour les aciers ferritiques et alliés destinés à des usages spéciaux
ASTM A789 Exigences générales pour les tuyaux en acier inoxydable austénitique carbonique sans soudure et les tuyaux en acier soudés JIS G3456-88 Tuyaux en acier inoxydable pour structures mécaniques JIS G3448-88 Tuyaux en acier inoxydable pour pipelines ordinaires
JIS G3459-88 Tuyaux en acier inoxydable pour pipelines
JIS G3463-88 Tuyaux en acier inoxydable pour chaudières et échangeurs de chaleur Q/HYAD 101-91 Tuyaux longs en acier sans soudure pour l'industrie chimique
(0Cr18NI11T) Q/HYAD 103-91 00Cr18Ni5MO3Si2 tuyau en acier inoxydable sans soudure duplex

Quatrièmement, la classification des tuyaux en acier inoxydable
1. Classification par méthode de production

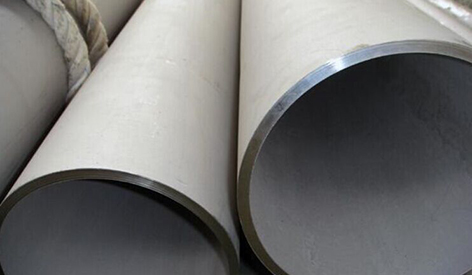

(1) Tuyaux en acier sans soudure - tuyaux étirés à froid, tuyaux extrudés, tuyaux laminés à froid Les tuyaux en acier sans soudure en acier inoxydable sont une longue bande d'acier avec une section creuse et sans coutures autour.
(a) Processus de fabrication et flux de tubes en acier sans soudure : fusion> lingot> laminage> sciage> pelage> perforation> recuit> décapage> revêtement à la chaux> étirage à froid> découpe> décapage> stockage
(b) Caractéristiques des tuyaux en acier sans soudure :
① Plus l'épaisseur de paroi du produit est épaisse, plus il est économique et pratique. Plus l'épaisseur de la paroi est fine, plus le coût de traitement est élevé ;
② Le processus du produit détermine ses limites. Généralement, les tuyaux en acier sans soudure ont une faible précision : épaisseur de paroi inégale, faible luminosité des surfaces intérieures et extérieures du tuyau, coût élevé de la longueur fixe et piqûres et points noirs sur les surfaces intérieures et extérieures ne sont pas faciles à éliminer ;
③ Sa détection et sa mise en forme doivent être traitées hors ligne. Par conséquent, il a démontré sa supériorité dans les matériaux à haute pression, à haute résistance et à structure mécanique.

(2) Tubes en acier soudés
Classification par procédé - tubes soudés sous protection gazeuse, tubes soudés à l'arc, tubes soudés par résistance (haute fréquence, basse fréquence)
Classification par cordons de soudure - tubes soudés à cordon droit tubes soudés en spirale
(a) Tubes en acier soudés en acier inoxydable : les tubes en acier soudés sont appelés tubes soudés. Ils sont fabriqués en soudant des plaques d'acier ou des bandes d'acier après avoir été courbées et formées par une machine et un moule.
(b) Processus de fabrication et flux de tubes en acier soudés : tôle d'acier> dénudage> formage> soudage> traitement thermique brillant par induction> traitement des cordons de soudure internes et externes> mise en forme> dimensionnement> détection par courants de Foucault> mesure du diamètre laser> décapage> stockage
(c) Caractéristiques des tubes en acier soudés :
① Le produit est fabriqué en ligne en continu. Plus l'épaisseur de la paroi est élevée, plus l'investissement dans l'unité de machine et l'équipement de soudage est important, et moins il est économique et pratique. Plus l'épaisseur de la paroi est fine, plus son rapport entrée-sortie sera faible ;
② Le processus du produit détermine ses avantages et ses inconvénients. Généralement, les tubes en acier soudés ont une haute précision, une épaisseur de paroi uniforme et une luminosité élevée des surfaces intérieures et extérieures du tube (la luminosité de la surface du tube en acier est déterminée par la qualité de surface de la plaque d'acier) et peuvent être arbitrairement dimensionnés. . Par conséquent, il démontre ses propriétés économiques et esthétiques dans les applications de fluides de haute précision, moyenne et basse pression.

2. Classification selon la forme de la section (1) Tube circulaire en acier (2) Tube rectangulaire
3. Classification selon l'épaisseur de paroi (1) Tubes en acier à paroi mince (2) Tubes en acier à paroi épaisse
