Comment sélectionner la bonne longueur pour les tuyaux en acier étirés à froid

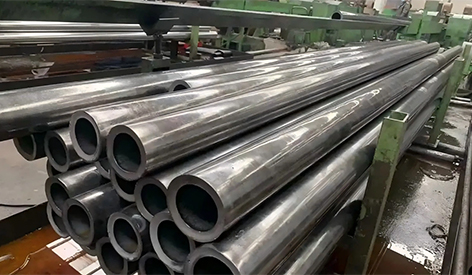

Les tubes en acier étirés à froid , avec leur grande précision dimensionnelle, leur faible rugosité de surface et leurs excellentes propriétés mécaniques, sont largement utilisés dans la fabrication d'ébauches pour composants de haute précision tels que des bagues de roulement, des pièces mécaniques de précision et des composants hydrauliques. La détermination de la longueur et la coupe sont les étapes essentielles de la préparation des ébauches de tubes en acier étirées à froid, affectant directement l'utilisation des matériaux, la précision du traitement ultérieur et les coûts de production. Dans le domaine de la fabrication de machines de précision, la qualité de traitement des tubes en acier étirés à froid détermine directement la stabilité des performances du produit final. Une détermination inappropriée de la longueur peut facilement conduire à un gaspillage de matériau ou à une allocation de traitement insuffisante, tandis que des méthodes de coupe inappropriées peuvent causer des problèmes tels qu'une déformation de coupe et des écarts de précision, affectant ainsi l'effet de serrage et de positionnement ainsi que le taux de qualification du produit fini. Actuellement, certaines entreprises s'appuient sur leur expérience pour calculer la longueur et font correspondre aveuglément les paramètres de coupe lors du traitement des tubes en acier étirés à froid, ce qui entraîne une faible utilisation des matériaux et des pertes de production élevées. Par conséquent, la maîtrise des méthodes scientifiques permettant de déterminer la longueur et des techniques précises de sélection de coupe revêt une grande importance pratique pour améliorer l’économie et la précision du traitement des tubes en acier étirés à froid.

Tout d’abord, comment déterminer la longueur des tubes en acier étirés à froid ?

La détermination de la longueur des tubes en acier étirés à froid nécessite de prendre en compte trois objectifs fondamentaux : « répondre aux besoins de traitement ultérieurs », « maximiser l'utilisation des matériaux » et « s'adapter au rythme de la production de masse. » Cela évite le gaspillage de coûts ou les risques de qualité causés par la prise en compte d'une seule dimension. Plus précisément, les trois étapes suivantes peuvent être utilisées pour un calcul précis :

1. Calcul de base de la longueur des tuyaux en acier étirés à froid.

Le calcul de la longueur de base utilise la longueur de conception du produit fini comme référence principale, superposée à la tolérance de traitement de tous les processus et à la perte de coupe, garantissant que le traitement ultérieur peut couvrir entièrement les besoins de correction des défauts et d'amélioration de la précision. La formule de calcul de base est la suivante :

Longueur de coupe L = Longueur de conception du produit fini L₀ + Surépaisseur totale de la face d'extrémité des processus ultérieurs ΔL₁ + Surépaisseur de coupe ΔL₂

La détermination de chaque paramètre doit être combinée avec les caractéristiques des tubes en acier étirés à froid et les exigences de précision de traitement :

(1) Longueur de conception du produit fini L₀ : suivez strictement les exigences du dessin, extrayez avec précision la longueur efficace réelle des composants finaux et évitez les problèmes d'assemblage ultérieurs dus aux écarts dimensionnels.

(2) Surépaisseur totale de face d'extrémité ΔL₁ pour les processus ultérieurs : elle comprend la surépaisseur d'usinage de face d'extrémité pour le tournage d'ébauche, le tournage de semi-finition et l'usinage de finition, et doit être adaptée en fonction du niveau de précision. Pour les pièces de haute précision (telles que les bagues de roulement) de qualité IT6-IT7, ΔL₁ est généralement de 0,2 à 0,3 mm ; pour les pièces de précision ordinaires, ΔL₁ peut être simplifié à 0,1-0,2 mm pour garantir que les défauts mineurs et les erreurs de serrage de la face d'extrémité brute peuvent être corrigés.

(3) Surépaisseur de coupe ΔL₂ : les tubes en acier étirés à froid ont une surface plane et des dimensions stables, et la déformation de coupe est minime. Par conséquent, ΔL₂ peut être contrôlé entre 0,5 et 1,0 mm. Si un traitement thermique est requis ultérieurement, la limite supérieure peut être utilisée de manière appropriée pour réserver une petite quantité d'espace de déformation ; s'il s'agit d'un usinage direct, la limite inférieure peut être utilisée pour réduire le gaspillage de matière.

2. Optimisation de la production par lots de tubes en acier étirés à froid.

Dans la production de masse, il est nécessaire d'optimiser la disposition en fonction des spécifications de longueur standard des tubes en acier étirés à froid (généralement 6 m, 9 m, 12 m). La programmation en nombres entiers doit être utilisée pour déterminer le nombre de tuyaux longs à couper, maximisant ainsi l'utilisation des matériaux et réduisant les déchets courts.

(1) Logique d'optimisation : Tout d'abord, calculez le nombre maximum de tuyaux en acier d'une seule longueur pouvant être coupés (arrondi à l'entier le plus proche). Ensuite, calculez la longueur restante du matériau. Si la longueur restante du matériau est ≥ 80 % de la longueur de la coupe unique, elle peut être intégrée aux matières premières pour les commandes en petits lots. Si le matériau restant est trop court, ajustez la longueur de coupe unique de manière appropriée (dans la plage de fluctuation autorisée) pour améliorer l'utilisation globale.

(2) Compensation pour conditions de travail particulières : si les tubes en acier étirés à froid nécessitent des processus de traitement thermique tels que le revenu et la trempe, et que le matériau a une forte tendance au durcissement (par exemple, acier pour roulements GCr15, acier de construction en alliage 20CrMnTi), une compensation supplémentaire de déformation de longueur de traitement thermique de 0,1 à 0,2 mm doit être réservée. La détermination du montant de compensation nécessite l'obtention de données de déformation réelles grâce à des tests préliminaires pour éviter une taille de produit fini insuffisante en raison du retrait de longueur après traitement thermique.

De plus, pour les pièces présentant des exigences de pliage extrêmement élevées, une tolérance de redressage de 0,05 à 0,1 mm peut être réservée lors de la détermination de la longueur afin de garantir que les besoins de traitement ultérieurs puissent toujours être satisfaits après le redressage.

Deuxièmement, comment sélectionner la méthode de coupe pour les tubes en acier étirés à froid？

La découpe de tubes en acier étirés à froid nécessite de sélectionner la méthode de découpe appropriée en fonction de l'épaisseur de la paroi, des exigences de précision et du lot de production. Dans le même temps, optimisez les paramètres de l'équipement et standardisez le processus de post-traitement pour garantir que la qualité de coupe répond aux normes et jette les bases du traitement ultérieur.

1. Sélection de la méthode de coupe pour les tubes en acier étirés à froid : correspondant précisément au scénario de traitement.

La logique de sélection de base de la méthode de découpe : l'épaisseur de paroi détermine la difficulté de découpe, les exigences de précision déterminent la précision de découpe et le lot détermine l'efficacité de découpe. Les schémas de correspondance spécifiques sont les suivants :

(1) Tubes en acier étiré à froid à parois minces (épaisseur de paroi ≤ 4 mm) : la découpe laser ou la découpe plasma sont préférées. Cette méthode aboutit à une très petite zone affectée par la chaleur (≤0,2 mm), une douceur de coupe élevée (écart de perpendiculaire ≤0,1 mm/m) et aucune déformation significative, ce qui peut réduire considérablement les tolérances de traitement ultérieur. Il est particulièrement adapté aux ébauches de composants de haute précision (telles que les manchons de composants hydrauliques de précision). Parmi eux, la découpe laser a une précision plus élevée (rugosité de coupe Ra≤1,6 μm), adaptée à la production de haute précision en petits lots ; Le coupage au plasma a une efficacité plus élevée, adapté au traitement de tubes à paroi mince en grands lots.

(2) Tubes en acier étiré à froid à parois épaisses (épaisseur de paroi > 4 mm) : utilisez une scie de haute précision (scie à ruban ou scie circulaire recommandée) pour équilibrer efficacité et coût. L'oxycoupage doit être évité car sa zone affectée thermiquement est grande (> 1 mm), ce qui conduit facilement à une oxydation et une déformation de la coupe, augmentant ainsi la difficulté du traitement ultérieur. Les scies de précision manuelles conviennent à la production en petits lots, tandis que les scies CNC entièrement automatiques conviennent à la production en grands lots et peuvent améliorer la cohérence de la coupe.

2. Optimisation des paramètres de l'équipement de coupe pour les tubes en acier étirés à froid

Différentes méthodes de découpe nécessitent un ajustement ciblé des paramètres de l'équipement pour éviter les défauts de coupe dus à des paramètres inappropriés :

(1) Paramètres de découpe laser : la puissance augmente avec l'épaisseur de paroi (1 000 W pour une épaisseur de paroi de 2 mm, 2 000 W pour une épaisseur de paroi de 4 mm), vitesse de découpe contrôlée à 1-3 m/min ; élimination assistée des scories avec de l'air comprimé (pression 0,4-0,6 MPa) pour éviter l'accumulation de scories sur la coupe et améliorer la finition de surface.

(2) Paramètres de coupe de la machine à scier CNC : utilisez des lames de scie en carbure (adaptées à l'acier au carbone/à l'acier allié), vitesse de rotation 300-500r/min, vitesse d'avance 0,1-0,3 mm/r ; utilisez des pinces en V pour un positionnement et un serrage précis avant la coupe, avec des coussinets en caoutchouc aux points de contact entre les pinces et le tuyau en acier pour éviter d'endommager la surface du tuyau et pour éviter toute déviation de rotation pendant la coupe. 3. Spécifications de traitement après découpe pour les tubes en acier étirés à froid

Après la découpe, la face d'extrémité doit être traitée immédiatement pour éviter d'affecter la précision du serrage et du traitement ultérieur. Le processus spécifique est le suivant :

(1) Élimination des bavures et des scories : Meulez la surface coupée avec une meuleuse d'angle ou une lime pour garantir que la face d'extrémité est exempte d'arêtes vives, de bavures et de scories, évitant ainsi les rayures sur les pinces ou affectant la précision du positionnement pendant le serrage.

(2) Meulage de précision de la face d'extrémité : pour les ébauches de composants de haute précision de qualité IT6 et supérieure, la face d'extrémité doit être davantage rectifiée avec une meuleuse de surface pour garantir que l'erreur de planéité est ≤ 0,05 mm et que l'écart de perpendiculaire entre la face d'extrémité et l'axe du tuyau en acier est ≤ 0,1 mm/m.

(3) Traitement antirouille : Après le traitement, nettoyez rapidement la limaille de fer de la face d'extrémité et appliquez de l'huile antirouille (pour un stockage à court terme) ou vaporisez un apprêt antirouille (pour un stockage à long terme) pour éviter la corrosion par la rouille de la surface coupée. 4. Contrôle qualité complet du processus des tubes en acier laminés à froid

Établir un mécanisme de surveillance de la qualité par lots pour garantir une qualité de coupe stable :

(1) Échantillonnage dimensionnel : sélectionnez au hasard 3 à 5 pièces de chaque lot pour vérifier la précision de la longueur de coupe, en contrôlant l'écart à ± 0,1 mm ; si l'écart dépasse la limite, ajustez rapidement les paramètres de positionnement de l'équipement.

(2) Inspection de la qualité de coupe : inspectez visuellement le tranchant ou utilisez une loupe pour vérifier les défauts tels que les fissures, le délaminage et le tartre d'oxyde excessif ; pour les produits nécessitant une haute précision, utilisez un testeur de rugosité pour vérifier la rugosité de la surface du tranchant afin de garantir la conformité.

(3) Calibrage de l'équipement : vérifiez la précision du positionnement de l'équipement de coupe et l'usure de la lame de scie/tête laser avant de commencer le travail chaque jour, et effectuez un calibrage précis régulièrement (hebdomadairement) pour éviter les problèmes de qualité des lots causés par un écart de l'équipement.

(4) Gestion des flans : Après la découpe, les flans sont classés et étiquetés selon les spécifications et les lots, et empilés en couches (hauteur de chaque couche ≤ 500 mm) pour éviter les collisions et les déformations.

La détermination de la longueur des tubes en acier étirés à froid et la sélection de la coupe doivent s'articuler autour de trois objectifs fondamentaux : « précision, efficacité et économie ». Des méthodes scientifiques de calcul de la longueur doivent être utilisées pour faire correspondre les besoins de traitement avec l'utilisation du matériau, et des méthodes de coupe appropriées et l'optimisation des paramètres doivent être utilisées pour garantir la qualité de la coupe. Dans la production réelle, le plan doit être ajusté de manière flexible en fonction des exigences de précision du produit final, du volume de production et des conditions de l'équipement. Simultanément, un contrôle qualité renforcé tout au long du processus est essentiel pour réduire efficacement les déchets de matériaux et les pertes de production, et améliorer l'efficacité du traitement et le taux de qualification des produits. À l'avenir, avec le développement de la technologie de traitement automatisé, les équipements de découpe CNC pourront être combinés avec des systèmes de surveillance dimensionnelle en ligne pour obtenir un contrôle intelligent et précis de la détermination de la longueur et de la découpe, améliorant ainsi le niveau d'intelligence dans le traitement des tubes en acier étirés à froid.
