Comment calculer le rayon de courbure du coude de tuyau ?

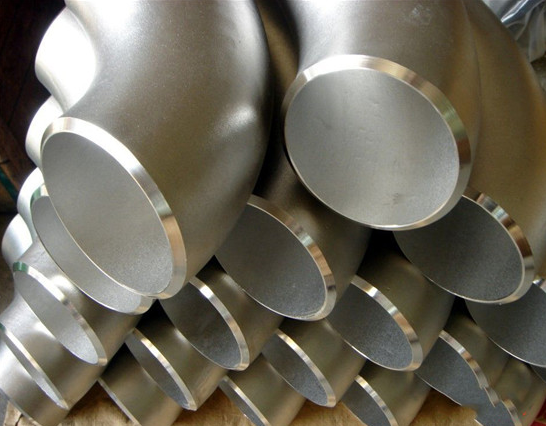

Les coudes de tuyaux sont des composants du système de pipelines utilisés pour modifier la direction, la vitesse d'écoulement et le débit du pipeline. Les coudes de pipeline courants sont des types suivants :

Coude de 1,45 degrés : l'angle de flexion est de 45 degrés, utilisé pour des changements de direction relativement faibles ;

Coude de 2,90 degrés : l'angle de flexion est de 90 degrés, utilisé pour les changements de direction à grand angle ;

Coude de 3,180 degrés : l'angle de courbure est de 180 degrés, utilisé pour retourner et inverser le flux ;

4. Des coudes avec différents angles tels que 30 degrés, 60 degrés, 120 degrés, 135 degrés, etc. peuvent être sélectionnés et utilisés selon différents besoins.

Méthode de calcul du rayon de courbure du coude de tuyau :

Le rayon de courbure est l'un des paramètres importants dans la conception des coudes de tuyaux. Il fait référence à la distance entre la ligne médiane du coude et la face d'extrémité du coude. Il est généralement exprimé en multiples du diamètre nominal DN, tel que 3D, 5D, 10D, etc. Parmi eux, D est le diamètre nominal du tuyau. Le rayon d'un coude de tuyau peut être calculé par différentes méthodes, selon le type de coude et le niveau de détail du calcul requis. ‌

1. Pour les coudes ordinaires, le rayon de courbure peut être calculé en multipliant le diamètre par un coefficient. Ce coefficient est généralement de 1,5, c'est-à-dire que le rayon de courbure est égal au diamètre multiplié par 25,4, puis multiplié par 1,5. Cette méthode convient au calcul de la plupart des coudes ordinaires.

Il existe de nombreuses classifications réelles de coudes, qui peuvent être divisées en coudes à long rayon, coudes à court rayon et coudes avec des angles tels que 45°, 90° et 180°.

2.‌ Pour les coudes avec des angles spécifiques‌, tels que 45°, 90°, etc., les méthodes de calcul seront différentes.

Par exemple, le rayon de courbure d'un coude à 45° peut être calculé à partir du diamètre du tuyau et de l'angle de courbure. La formule spécifique est :

Rayon de courbure = (diamètre du tuyau × 0,577) / angle de courbure.

Cette formule convient pour calculer le rayon de courbure d'un coude à un angle spécifique‌.

3. Pour des calculs plus complexes, tels que le calcul de la longueur d'obturation ou de la longueur de l'arc extérieur d'un coude, davantage de paramètres géométriques et physiques sont impliqués. Par exemple, le calcul de la longueur d'obturation d'un coude nécessite de prendre en compte des facteurs tels que la hauteur du centre du coude, la longueur de l'arc extérieur, la longueur de l'arc intérieur, etc. Ces calculs sont souvent utilisés dans les applications de fabrication ou d'ingénierie de précision.

Choses à noter :

1. Le nombre de coudes ne doit pas être trop élevé, de préférence inférieur à 3 ;

2. L'angle de flexion du coude doit être aussi petit que possible pour réduire la perte de pression ;

3. L'emplacement des coudes doit être conforme au plan de conception du pipeline afin d'éviter un trop grand ou un nombre insuffisant de coudes, ce qui entraînerait un impact inutile sur le système.

Pour résumer, la méthode de calcul du rayon du coude de tuyau varie en fonction des besoins spécifiques et du type de coude. Les coudes ordinaires utilisent généralement une méthode de calcul simple consistant à multiplier la taille du diamètre par un coefficient, tandis que les coudes avec des angles spécifiques nécessitent le calcul de formules plus complexes. Dans les applications pratiques, la méthode de calcul appropriée doit être sélectionnée en fonction des besoins spécifiques.
